Las cámaras de suspensión para llegar siempre a tiempo y con la carga intacta



Cámaras o fuelles tubulares

Cámaras tubulares

Otras denominaciones: "Fuelle de balones", "Fuelle lobular", "Bolsa de aire de balones", "Bolsa de aire lobular".

Descripción: Este elemento es un fuelle propiamente dicho, de contorno circular. La línea estándar de NeumaCarg tiene cámaras de 1, 2 o 3 convoluciones o lóbulos. La utilización de uno u otro depende del diseño de la suspensión que utilizan las diferentes marcas de vehículos y la capacidad de carga de los mismos.

Aplicaciones: Se lo emplea frecuentemente en camiones, ómnibus y otros vehículos, como amortiguadores de vibraciones y mecanismos levanta ejes. También se los utiliza como elementos anti vibratorios de máquinas industriales pesadas por su capacidad de amortiguación y efecto de acolchamiento.

Para más detalles consulte nuestras Fichas de Información Técnica

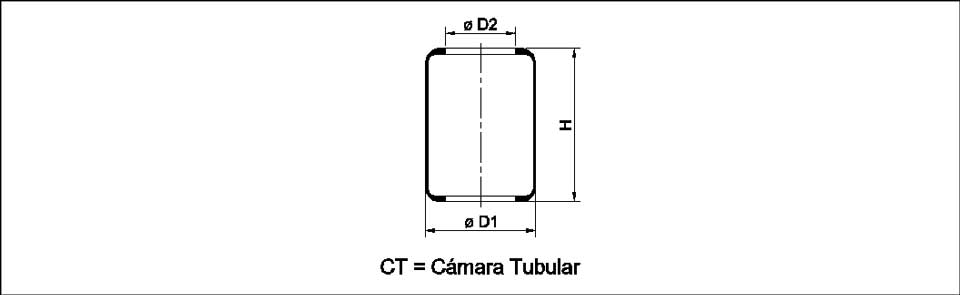

Referencias dimensionales de la cámara tubular:

En la siguiente tabla ud. podrá encontrar el modelo de artículo que necesite por sus medidas y/o número de artículo. En las últimas 3 columnas usted podrá acceder al catálogo en pdf de la cámara sola (CT), como de la unidad completa sellada (UST) o desarmable (UDT).

Clase H =
Altura
D1 = Diámetro
Nominal
D2 = Diámetro
Int. de Bocas
Número Plano
Neumacarg
Artículo
Neumacarg
Link al Catálogo
CT UST UDT
CT 320 190 100 T190-100-320 2001 CT01 - -
CT 360 190 100 T190-100-360 2001-1 CT01 - -
CT 415 190 120 T190-121-415 2001-2 CT01 - -
CT 520 190 120 T190-121-520 2001-3 CT01 - -
CT 340 210 130 T210-130-340 2002 CT02 - -
CT 360 210 130 T210-130-360 2020 CT02 - -
CT 370 210 130 T210-130-370 2021 CT02 - -
CT 390 210 130 T210-130-390 2003 CT02 UST16 UDT01
CT 420 210 130 T210-130-420 2004 CT03 - -
CT 335 240 151 T240-151-335 2005 CT03 UST01 -
CT 390 240 151 T240-151-390 2006 CT03 UST02 UDT02
CT 440 240 151 T240-151-440 2007 CT03 - UDT03
CT 525 240 151 T240-151-525 2008 CT04 - UDT04
CT 370 300 195 T300-195-370 2014 CT04 - UDT11
CT 390 300 195 T300-195-390 2015 CT04 UST13 UDT12
CT 445 300 195 T300-195-445 2016 CT04 UST14 UDT13
CT 525 300 195 T300-195-525 2017 CT05 UST15 UDT14
CT 445 210 130 T210-130-445 - - UST16 -
CT 390 240 130 T240-130-390 - - UST16 -

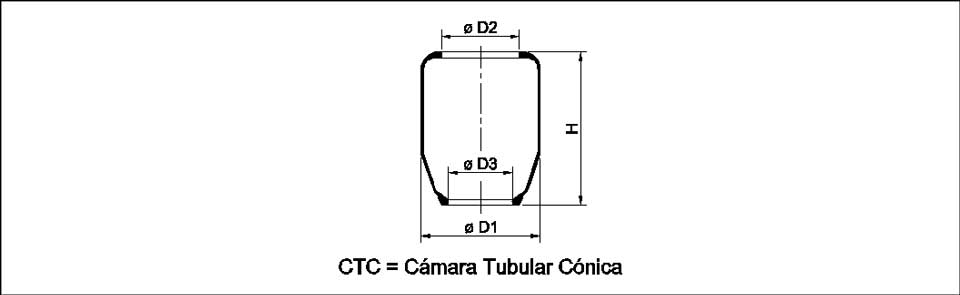

Referencias dimensionales de la cámara tubular cónica:

En la siguiente tabla ud. podrá encontrar el modelo de artículo que necesite por sus medidas y/o número de artículo. En las últimas 3 columnas usted podrá acceder al catálogo en pdf de la cámara sola (CTC), como de la unidad completa sellada (USTC) o desarmable (UDTC).

Clase H =
Altura
D1 = Diámetro
Nominal
D2 = Diámetro
Int. de Bocas
Número Plano
Neumacarg
Artículo
Neumacarg
Link al Catálogo
CTC USTC UDTC
CTC 335 260 170/140 TC260-170-335 2009-3 CTC01 USTC03 UDTC05
CTC 360 260 170/140 TC260-170-360 2022 CTC01 USTC04 UDTC06
CTC 395 260 170/140 TC260-170-395 2011 CTC01 USTC05 UDTC07
CTC 435 260 170/140 TC260-170-435 2012 CTC01 USTC06 UDTC08
CTC 480 260 170/140 TC260-170-480 2019 CTC02 USTC07 UDTC09
CTC 505 260 170/140 TC260-170-505 2024 CTC02 - -
CTC 525 260 170/140 TC260-170-525 2013 CTC02 USTC08 UDTC10
CTC 390 280 - TC280-170-390 - - USTC09 -
CTC 460 280 - TC280-170-460 - - USTC10 -
CTC 525 280 - TC280-170-525 - - USTC11 -
CTC 565 280 - TC280-170-565 - - USTC12 -

> Descargue el catálogo completo de cámaras de tubulares: Click aquí
